LB1009環(huán)氧磷酸鋅防銹底漆 (雙組份)

簡       介：由環(huán)氧樹脂、磷酸鋅等防銹顏料以及固化劑等組成的雙組份防銹底漆。作為環(huán)氧漆的配套底漆，用于濕熱環(huán)境中使用的設(shè)備，鋼結(jié)構(gòu)防腐作用。

產(chǎn)品介紹：由環(huán)氧樹脂、磷酸鋅等防銹顏料以及固化劑等組成的雙組份防銹底漆。

產(chǎn)品性能：環(huán)氧磷酸鋅防銹底漆漆膜堅硬，具有良好的附著力、耐鹽霧性、耐水和防銹性能。

產(chǎn)品用途：作為環(huán)氧漆的配套底漆，用于濕熱環(huán)境中使用的設(shè)備，鋼結(jié)構(gòu)防腐 作用。

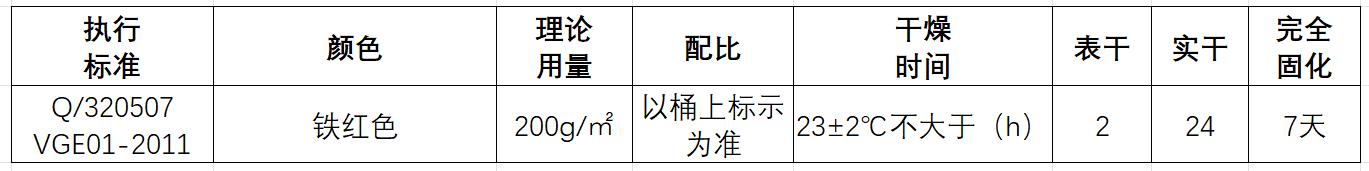

施工參考：

1、鋼材表面必須要求噴砂除銹至Sa2.5 級、局部修補表面要求手工、動力工具打磨至 St3 極。表面粗糙度40—70微米。除銹后4小時內(nèi)必須涂漆。

2、底材溫度須高于露點3℃以上，當(dāng)?shù)撞臏囟鹊陀?℃時，漆膜不固化，不應(yīng)涂裝。施工環(huán)境相對濕度不得大于80%

3、使用前必須將A、B料攪拌均勻，按配比混合后攪拌均勻，熟化10-20分鐘，根據(jù)施工要求酌加專用稀釋劑調(diào)節(jié)粘度，并用100目絲網(wǎng)過濾。該漆A、B組分混合后夏季應(yīng)在2小時內(nèi)用完，冬季在4小時內(nèi)用完。

4、做疊層涂裝時，必須待下層漆膜完全干燥后始可施工。

5、在涂裝后道漆之前不應(yīng)長時間曝露。

6、涂裝方式：高壓無氣噴涂（噴嘴口徑0.4-0.5mm）、

有氣噴涂（噴嘴口徑0.2-0.3mm）、刷涂。該產(chǎn)品施工場所必須有通風(fēng)排風(fēng)裝置。

7、建議漆干膜達到40-50微米。

配套品種：后道可配套本公司氯化橡膠防腐漆、高氯化聚乙烯漆、氯磺化聚乙烯防腐漆、丙烯酸聚氨酯漆等。

運輸、貯存：

按照國家規(guī)定包裝、貯存。貯存環(huán)境應(yīng)干燥、陰涼、通風(fēng)良好，避免高溫， 遠離火源。包裝容器須保持密閉。有效貯存期為甲組份12個月，乙組份6個月。

安全防護：

施工場地應(yīng)有良好的通風(fēng)設(shè)施，油漆工應(yīng)戴好眼鏡、手套、口罩等，避免皮膚接觸和吸入漆霧。施工現(xiàn)場嚴(yán)禁煙火。

聲明： 鑒于產(chǎn)品的涂裝和使用條件不在本公司的控制范圍內(nèi)，本公司僅對所提供的產(chǎn)品的質(zhì)量本身負(fù)責(zé)。

如有不明之處，請咨詢本公。
